一、压缩气体干燥机选型指南
正确地选择一台干燥机，必须同时考虑到压缩气体的实际流量、压力、温度以及环境温度和要求的压力露点温度五大因素。干燥机处理量Qs=Qa*C1*C2，公式中Qa为压缩气体的实际流量。
举例：
冷干机入口空气压力为0.7Mpa，入口空气温度为40℃，环境温度为40℃，压缩空气的实际流量Qa为10m3/min，要求压力露点+2℃，则：冷干机处理量Qs=Qa*C1*C2，查表一、表二。C1=0.80，C2=1.22，得Qs=9.76，应选择XS-10A规格较合适。
表一 压缩空气压力及温度修正系统（C1）
|
入口温度 （℃） |
进气压力（Mpa） |
||||||
|
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1.0 |
|
|
25 |
0.49 |
0.43 |
0.40 |
0.37 |
0.35 |
0.33 |
0.32 |
|
30 |
0.57 |
0.50 |
0.46 |
0.42 |
0.40 |
0.37 |
0.36 |
|
35 |
0.84 |
0.77 |
0.71 |
0.65 |
0.62 |
0.59 |
0.57 |
|
40 |
0.99 |
0.91 |
0.85 |
0.80 |
0.77 |
0.74 |
0.72 |
|
45 |
1.20 |
1.11 |
1.05 |
1.00 |
0.97 |
0.94 |
0.92 |
|
50 |
1.37 |
1.30 |
1.24 |
1.18 |
1.14 |
1.10 |
1.07 |
表二 环境温度与压力露点修正系数（C2）
|
环境温度（℃） |
压力露点 |
|
|
2℃ |
10℃ |
|
|
25 |
0.65 |
0.34 |
|
30 |
0.78 |
0.46 |
|
35 |
1.00 |
0.66 |
|
40 |
1.22 |
0.86 |
二、压力露点与含水量
l 冷干机空气出口压力露点在0.7 Mpa时为2～10℃，相当于大气压露点为-23～-16℃，此时含水量约为0.82～1.48g/m3。
l 当进气温度为40℃时，冷干机出口的空气温度在22-26℃左右，相当于大气压20℃下，空气相对温度为4～7%。

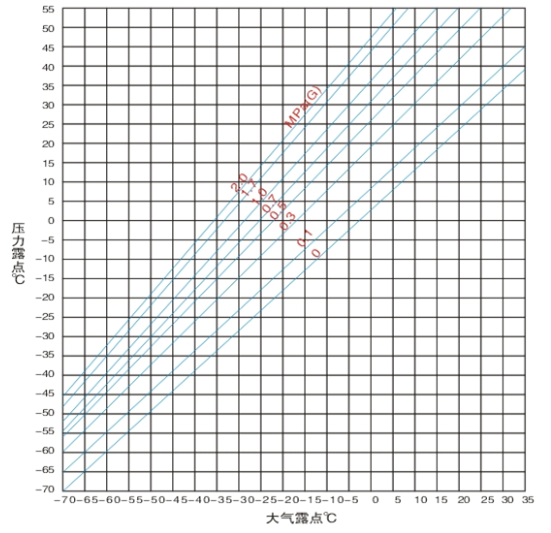

三、压力露点—大气露点换算图
四、大气露点—水分含量关系表
露点（℃）
水份含量
露点（℃）
水份含量
露点（℃）
水份含量
露点（℃）
水份含量
（g/m3）
（g/m3）
（g/m3）
（g/m3）
46
68.5
9
8.819
-14
1.736
-37
0.2359
42
56.4
8
8.27
-15
1.605
-38
0.2141
40
51
7
7.75
-16
1.483
-39
0.194
38
46.1
6
7.26
-17
1.369
-40
0.1757
36
41.6
5
6.797
-18
1.261
-41
0.159
34
37.5
4
6.36
-19
1.165
-42
0.1438
32
33.8
3
5.947
-20
1.074
-43
0.1298
30
30.3
2
5.559
-21
0.9884
-44
0.1172
28
27.2
1
5.192
-22
0.9093
-45
0.1055
26
24.3
0
4.847
-23
0.8359
-46
0.09501
24
21.8
-1
4.523
-24
0.7678
-47
0.08544
22
19.4
-2
4.217
-25
0.7074
-48
0.07675
20
17.3
-3
3.93
-26
0.6463
-49
0.06886
19
16.31
-4
3.66
-27
0.5922
-50
0.06171
18
15.37
-5
3.407
-28
0.5422
-51.1
0.054
17
14.48
-6
3.169
-29
0.496
-53.9
0.04
16
13.63
-7
2.946
-30
0.4534
-56.7
0.029
15
12.83
-8
2.737
-31
0.4141
-59.4
0.021
14
12.07
-9
2.541
-32
0.3779
-62.2
0.014
13
11.35
-10
2.358
-33
0.3445
-65
0.011
12
10.66
-11
2.186
-34
0.3138
-67.8
0.008
11
10.01
-12
2.206
-35
0.2856
-70.6
0.005
10
9.309
-13
1.876
-36
0.2597
-73.3
0.003
